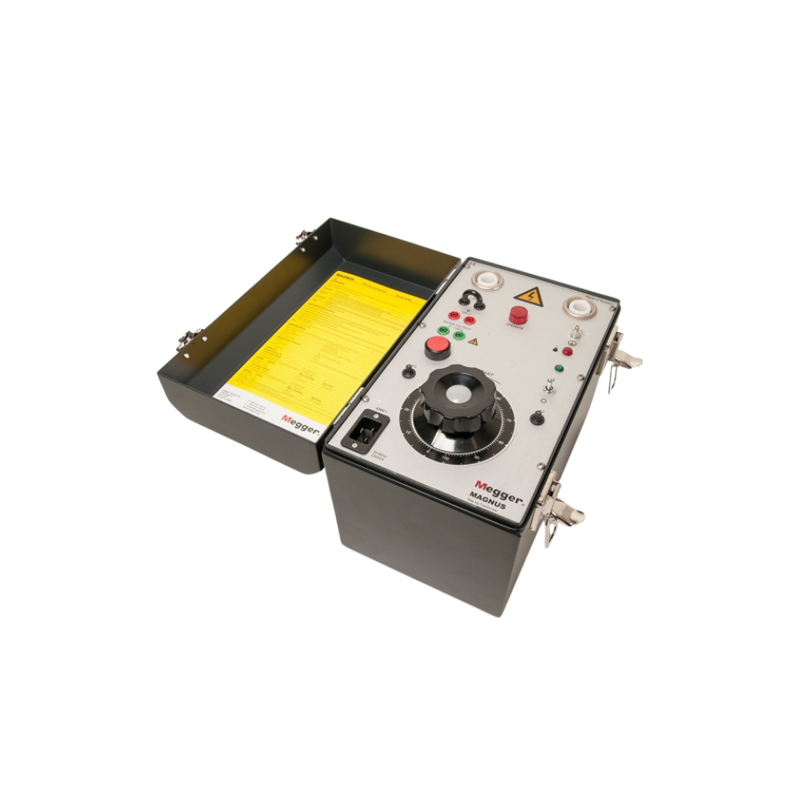

美國MEGGER　MAGNUS升壓變壓器

型號：MAGNUS升壓變壓器

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國MEGGER MAGNUS升壓變壓器由愛儀器儀表網代理，MAGNUS當電力系統投入運行或發生故障時，需對互感器進行檢查，以確保其能為測試儀器和繼電保護設備提供準確的輸出信號?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

MAGNUS升壓變壓器產品說明
當電力系統投入運行或發生故障時，需對互感器進行檢查，以確保其能為測試儀器和繼電保護設備提供準確的輸出信號。
MAGNUS?可讓您快速、便捷地繪制互感器的勵磁曲線。此外，MAGNUS 還可用于電流互感器鐵芯消磁以及電壓互感器變比測試。該設備僅重 16 千克（35 磅），能提供 1 安（A）的電流和 2.2 千伏（kV）的電壓。雙手控制功能可提升人員操作安全性。MAGNUS 標準配置包含專用高壓電纜和堅固的運輸箱。

MAGNUS升壓變壓器特點
快速便捷地繪制互感器勵磁曲線
對電流互感器鐵芯進行消磁
對電壓互感器進行變比測試
雙手控制功能提升人員操作安全性

MAGNUS升壓變壓器應用示例
重要提示
使用本儀器前，請先閱讀《用戶手冊》。
繪制勵磁曲線步驟
將 MAGNUS 連接至被測試電流互感器的二次側，同時連接電流表和電壓表。
通過旋鈕逐步升高電壓。
記錄電壓（U）和電流（I）的數值。
重復步驟 2 和步驟 3，直至電流（I）急劇上升而電壓（U）無明顯升高。
緩慢將電壓（U）降至零以完成測試，此過程同時實現消磁。

訂購信息

產品項	型號
MAGNUS（含以下附件）	—
- 測試電纜 GA-00090（2 根 ×10 米）	—
- 接地線 GA-00200	—
- 運輸箱 GD-00182	—
115 伏電源電壓版本	BT-11190
230 伏電源電壓版本	BT-12390

MAGNUS升壓變壓器規格

本規格在額定輸入電壓及環境溫度為 + 25°C（77°F）的條件下有效，規格如有變更，恕不另行通知。

環境要求

項目	具體參數
應用領域	適用于高壓變電站及工業環境
工作溫度	0°C 至 + 50°C（32°F 至 + 122°F）
儲存與運輸溫度	-40°C 至 + 70°C（-40°F 至 + 158°F）
濕度	5%–95% 相對濕度，無冷凝
CE 認證	低電壓指令（LVD）：2014/35/EU 電磁兼容性指令（EMC）：2014/30/EU 限制有害物質指令（RoHS）：2011/65/EU

通用參數

項目	具體參數
電源電壓	115/230 伏交流（V AC），50/60 赫茲（Hz）
功耗	*大 2300 伏安（VA）
保護裝置	熔斷器：F1、F2、F3（6 安）熱斷路器
尺寸	儀器本體：356×203×241 毫米（14 英寸 ×8 英寸 ×9.5 英寸）運輸箱：610×290×360 毫米（24 英寸 ×11.4 英寸 ×14.2 英寸）
重量	儀器本體：16.3 千克（35.9 磅）含附件及運輸箱：26.7 千克（58.9 磅）
高壓電纜	2 根 ×10 米（33 英尺）/1.5 平方毫米，耐壓 5 千伏

測量輸出

測量類型	規格參數
電壓	100:1（*大負載 1 兆歐）
電壓測量誤差	±1.5%
電流	10:1
電流測量誤差	輸出電流為 2 安時，±1.5% 輸出電流為 0.5 安時，±3%

輸出參數（電源電壓 230 伏交流）

輸出類型	規格參數
交流電壓輸出	230 伏電源電壓高壓輸出 1：0–2200 伏交流電源輸出 1：0–250 伏交流（自耦變壓器，與電源非隔離）

輸出類型

規格參數

交流電壓輸出

230 伏電源電壓

高壓輸出 1：0–2200 伏交流

電源輸出 1：0–250 伏交流（自耦變壓器，與電源非隔離）

*大輸出值（電源電壓 230 伏交流）

電壓	電流	*大負載時間	休息時間
2200 伏交流	1 安	30 秒 2	10 分鐘 2
250 伏交流	6 安 3	連續運行	—

輸出參數（電源電壓 115 伏交流）

輸出類型	規格參數
交流電壓輸出	115 伏電源電壓高壓輸出 1：0–2000 伏交流電源輸出 1：0–110 伏交流（自耦變壓器，與電源非隔離）

輸出類型

規格參數

交流電壓輸出

115 伏電源電壓

高壓輸出 1：0–2000 伏交流

電源輸出 1：0–110 伏交流（自耦變壓器，與電源非隔離）
