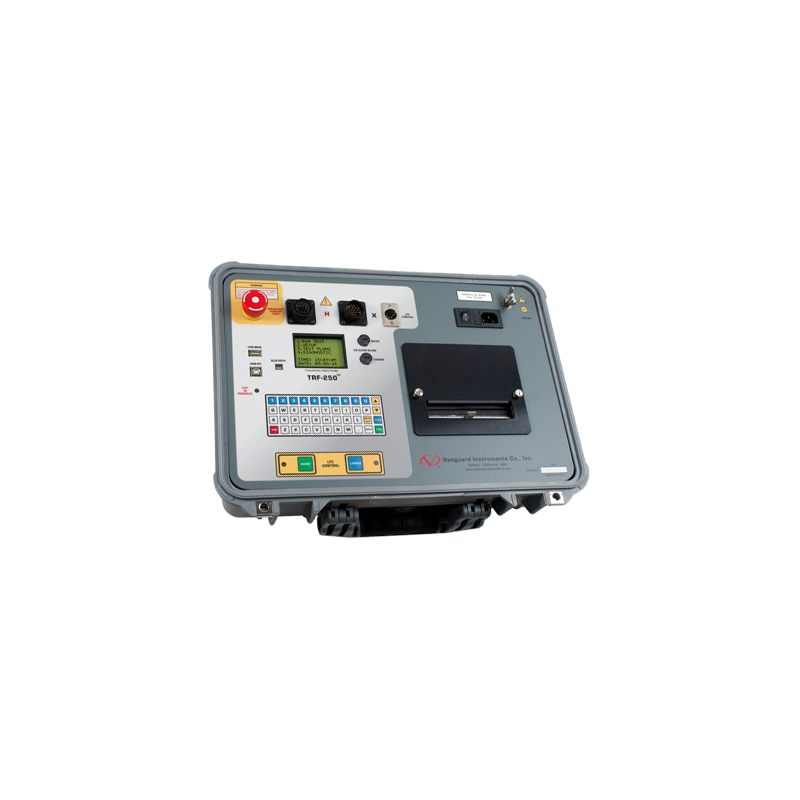

美國Vanguard　TRF-250變壓器匝數比測試儀

型號：TRF-250變壓器匝數比測試儀

品牌：美國Vanguard

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國Vanguard

由世界各地電力工程師的精心設計和開發的儀器。先鋒儀器公司（VIC）成立于1991年。目前，我們的28,000平方英尺的設施包括管理，設計與工程和制造業務。自成立以來，VIC的愿景是開發和制造用于測試變電站EHV斷路器和其他電氣設備的創新測試設備。 VIC第一個產品是一臺電腦...[查看更多]

瀏覽過此產品的用戶最終購買了

美國DOBLE TRF-250變壓器匝數比測試儀由愛儀器儀表網代理，本產品提供更高的匝數比測試電壓250Vac，提供無線藍牙PC接口，并配有44鍵“QWERTY”式薄膜鍵盤。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

美國DOBLE TRF-250變壓器匝數比測試儀產品簡介
TRF-250 是范 anguard 公司的第四代變壓器變比測試儀。這款*新設計的測試儀提供高達 250Vac 的更高變比測試電壓，配備無線藍牙電腦接口，并采用 44 鍵 “QWERTY” 式薄膜鍵盤。所有這些特性大幅提升了變比讀數的準確性、操作便捷性和設備可靠性。
TRF-250 采用 IEEE C57.12.90 測量方法來確定被測變壓器的變比，變比范圍為 0.8:1 至 50000:1。變壓器變比、勵磁電流和繞組極性可在內置的 128×64 像素圖形液晶顯示屏上顯示。該儀器既可作為獨立設備使用，也可由電腦控制。

TRF-250變壓器匝數比測試儀產品特點
變比范圍：0.8:1 至 50000:1
可檢測符合 ANSI（美國*標準協會）、IEC（國際電工委員會）和澳大利亞標準定義的 130 種不同類型的三相變壓器
4 種測試電壓：4Vac、40Vac、100Vac 和 250Vac
可測量相位角和勵磁電流
配備藍牙和 USB 電腦接口
可選配 4.5 英寸寬幅熱敏打印機

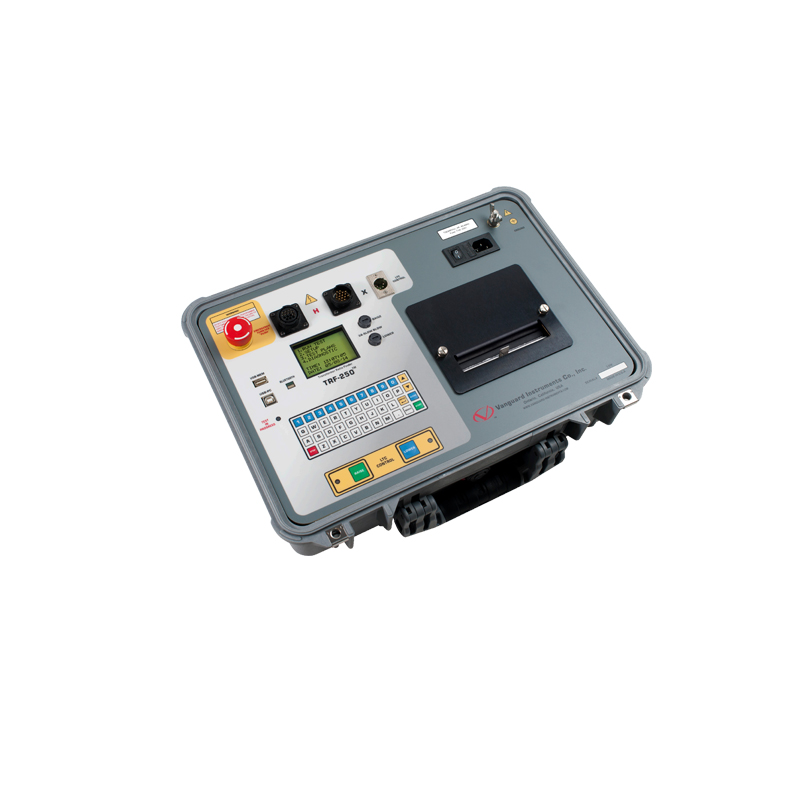

美國Vanguard TRF-250變壓器匝數比測試儀

250V 測試電壓的優勢
對于帶有內置有載分接開關（LTC）的大型變壓器，TRF-250 提供的 250V 測試電壓能使變比測量結果更*。下方三個測試結果分別展示了對一臺 600MVA、有載分接開關處于*低檔位的變壓器，使用 40V、100V 和 250V 測試電壓時的變比測試結果及相應的百分比誤差。在 250V 測試電壓下，百分比誤差低于 0.5%，符合 IEC 60076-1 和 IEEE C57.12.00-2006-1 標準的規定。

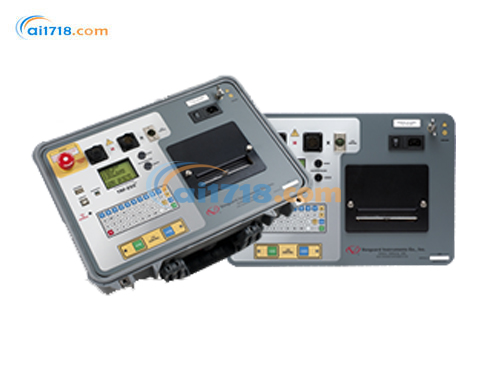

TRF-250 控制與指示部件
X 端子連接器
緊急關機開關
電源開關
接地柱
有載分接開關（LTC）控制連接器
H 端子連接器
背光液晶顯示屏（128×64 像素）
USB 閃存驅動器接口
USB 電腦接口
藍牙指示燈
有載分接開關（LTC）觸點熔斷器
可選配 4.5 英寸寬幅熱敏打印機
有載分接開關（LTC）控制開關
耐用型薄膜鍵盤

訂購信息

部件號	描述
9105-UC	TRF-250 主機、電纜及電腦軟件
9105-PR	TRF-250 內置熱敏打印機選配件
9105-SC	TRF-250 運輸箱
TP4-CS	TP4 熱敏打印紙（24 卷）

美國DOBLE TRF-250變壓器匝數比測試儀規格

類別	具體規格
物理規格	尺寸：18 英寸（寬）×5 英寸（高）×12 英寸（深）（即 45.7 厘米 ×12.7 厘米 ×30.5 厘米）重量：20 磅（即 9.1 千克）
輸入電源	100-240Vac，50/60Hz
測量方法	ANSI/IEEE C57.12.90
變比測量范圍	0.8:1 至 50000:1
典型變比精度	4Vac： - 0.8-1000：±0.08% - 1001-4000：±0.1% - 4001-15000：±0.25% - 15001-20000：±0.4% - 20001-50000：±0.5% 40Vac： - 0.8-1000：±0.05% - 1001-4000：±0.1% - 4001-15000：±0.25% - 15001-20000：±0.4% - 20001-50000：±0.5% 100Vac： - 0.8-1000：±0.05% - 1001-4000：±0.1% - 4001-15000：±0.25% - 15001-20000：±0.4% - 20001-50000：±0.5% 250Vac： - 0.8-1000：±0.03% - 1001-4000：±0.1% - 4001-15000：±0.2% - 15001-20000：±0.4% - 20001-50000：±0.5%
測試電壓	4Vac（1 安培）、40Vac（200 毫安）、100Vac（100 毫安）、250Vac（50 毫安）
電流測量范圍	0-2 安培，精度：±0.1 毫安、±2% 讀數（±1 毫安）
顯示屏	128×64 像素背光液晶顯示屏，強光和低光環境下均清晰可見
相位角測量	0-360 度，精度：±0.2 度（±1 位數）
打印機	可選配內置 4.5 英寸寬幅熱敏打印機
電腦接口	藍牙、USB 端口
電腦軟件	購買時附贈基于 Windows® 系統的變壓器變比分析軟件
內部測試方案存儲	可存儲多達 128 個變壓器測試方案，方案可傳輸至電腦
內部測試記錄存儲	可存儲 112 條完整的變壓器測試記錄，每條記錄包含測試記錄標題和多達 99 個讀數
外部數據存儲	外部 USB 閃存驅動器可存儲多達 999 條測試記錄（不含 USB 閃存驅動器）
安全性	設計符合 UL 61010A-1 和 CAN/CSA C22.2 No.1010.1-92 標準
濕度	在 40°C（104°F）環境下，相對濕度 90%（無冷凝）
溫度	工作溫度：-10°C 至 + 50°C（15°F 至 122°F）存儲溫度：-30°C 至 + 70°C（-22°F 至 158°F）
海拔	2000 米（6562 英尺）以下，符合全部安全規格
電纜	1 套 15 英尺（4.57 米）單相電纜、1 套 15 英尺（4.57 米）三相電纜、1 套 25 英尺（7.62 米）延長電纜、1 根安全接地線、1 根 USB 線、1 個電纜收納袋
有載分接開關（LTC）觸點	240Vac，2 安培
選配件	運輸箱、30 英尺（9.14 米）三相 H/X 端子線、30 英尺（9.14 米）單相 H/X 端子線
