英國聲納檢測集團成立于1958年，在超聲產品無損檢測設備及附件的制造和生產都處于領先地位，英國聲納公司已在2010年由本公司和法國Sofranel所收購，英國聲納公司目前有遍布75個國家100家經銷商和代理商。英國聲納檢測集團在超聲產品無損檢測設備及附件的制造和生產都處于領先地位...[查看更多]
| 檢測范圍 | 0-1mm，*高到 0-20,000 mm（在鋼中，聲速5930m/s） |
| 聲速 | 256-16,000m/s.連續可調。 |
| 探頭延遲 | 0-999,999μs |
| 掃描延遲 | 0-20,000mm，在鋼中聲速5930m/s。 |
| 增益 | 0-110dB，調節步進0.1/0.5/1/2/6/14和20 dB。 |
| 檢測模式 | 脈沖回波和發射/接收，單晶和雙晶（一發一收）。 |
| 阻尼 | 50和400Ω阻尼可選。 |
| 脈沖發生器 | 100～450V負尖波和方波脈沖，脈沖寬度30ns-2500ns。脈沖寬度，尖脈沖至2000μs，在負載50R時上升/下降時間<5ns，脈沖寬度可調。 |
| Active Edge TM | *的Active Edge模式可以改善近表面分辨率。 |
| 脈沖重復頻率 | 5Hz-5KHz可調節，外部同步有效。 |
| 視頻刷新頻率 | 60 MHz |
| 檢波方式 | 射頻/全波/正半波/負半波。 |
| 頻率范圍 |
8個可選濾波器。 1)100KHZ-500KHz 2) 200KHZ-800KHz 3) 0.4MHZ-1.6MHz 4) 1.4MHZ-3MHz 5) 3MHZ-8MHz 6) 7MHZ-15MHz 7) 9MHZ-21MHz 8) 1.6MHZ-22MHz(寬頻帶) 用附加的Dryscan功能調節低頻。 |
| 系統線性 | 垂直線性=0.5%全屏高度(FSH)，水平線性=±0.2%全屏寬度(FSW)。 |
|
80%線性抑制（清除基線噪音，不受缺陷幅度的影響）； 50%隱形抑制(增加零點偏移，減少所有回波振幅) 選用此功能時，前面板上的LED指示燈會點亮以*示 |
|
| 測量單位 | 公制，英寸，或時間(μs)。 |
| 屏幕顯示 |
TFT彩色半透反射式VGA（640×480）顯示，顯示屏尺寸； 116.16×87.2mm,A掃描區域象素400×510（常規），460×620（全屏），顏色：9種彩色模式可供選擇，背光亮度可調。 |
| 閘門監視器 |
兩個完全獨立閘門，用于回波監控和厚度測量。 可在全屏范圍內，調節閘門起始位置和寬度。 閾值由0-*（FSH）連續可調，每個閘門可以正向觸發或負向觸發，聲/光報*功能。 閘門分辨率5ns。 |
| 閘門擴展 | 擴展范圍和延遲的覆蓋區域通過在閘門1的起始位置和寬度控制。 |
| AGC | 自動增益控制，能自動將閘門1中的信號調到全屏高度的10%-90%，誤差在5%-20%之間。 |
| 測量模式 | |
| 模式1 | 信號監視器，可以激活閘門報*，但不顯示測量值。 |
| 模式2 | 閘門中*個信號的深度和幅度。 |
| 模式3 | 回波-回波，距離測量。 |
| 模式4 | 聲程的三角顯示法，表面距離（包括X偏移量），曲線位置到檢測表面的深度及幅度。曲面校正可以應用到被檢表面凹凸不平的工件。 |
| 模式5 | 閘門至閘門間的距離測量。 |
| 模式6 | 前沿-前沿測量 |
| 模式7 | 聲束角，根據聲程，孔徑以及孔中心深度來計算。 |
| 測量顯示 | 每秒3次實時顯示刷新屏幕波形，大面積測量顯示。 |
| 波形平滑選擇 |
1） 不使用平滑（A掃描在*小和*大值之間顯示） 2） 填充（*小值設置為基準，產生1個固態的A掃描） 3） 平滑（忽略*小值，產生一個輪廓清晰的A掃描） |
| 保持時間 | 根據用戶選擇的速率，先前的A掃描波形漸進式淡出屏幕。 |
| Auto-cal 功能 | 根據2個參考回波自動校準聲速和探頭零點。 |
| 參考波形 | 顯示一個已存儲的A掃描波形作為參考，動態A掃描顯示區域用不同顏色表示：可以快速觀察到不同之處。 |
| 時間設置 | 可以根據當?shù)貢r(shí)間設定，時間在狀態欄可視，可以*保存在面板，A掃描數據等。 |
| 內存 | 4GB存儲容量，可以保存A掃描波形，面板參數，厚度參數,B掃描數據等信息，可以保存450,000個面板參數，200,000組A掃描數據，300,000組B掃描數據，440,000組厚度參數. |
| 動態峰值記錄 | 在動態回波模式，屏幕上保留所有A掃描波形，動態的A掃描波形用單獨的顏色顯示。用于捕獲鎖定動態回波的*大值 |
| 注釋 | 對于存儲的面板參數，A掃描數據，B掃描數據等，用戶可以添加字母或數字標識作為注釋。 |
| 顯示凍結 | 鎖定當前屏幕波形，以便于離線分析。 |
| HELP (幫助)鍵 | 顯示軟件及硬件信息。 |
| 語言 | 多種語言可選擇，英語、法語、西班牙語、俄羅斯語, 漢語，其他語言按要求提供。 |
| 編碼器接口 |
Lemo 4針接口（D70） D-Sub 15接口（700M） |
| 視頻輸出 | 700M是標準視頻接口，D70用戶可選視頻接口。 |
| 成比例輸出 | 700M有效 |
| 外部同步 | 700M有效 |
| USB連接 | 內部存儲器顯示為存儲裝置 |
| 探頭插口 | BNC或LEMO (由用戶選定) |
| 電源 | 鋰離子電池組 14.4V，充滿電后通常能使用16小時，*長使用時間18小時。電量不足時有顯示。充電時間僅3－4小時。電池可單獨充電，電源包可選。 |
| 充電器 | 110－240VAC，50－60Hz |
| 環境條件 | 外殼密封達到IP67級 |
| 溫度 |
操作溫度: -10 至 +55℃ 可以承受: -20 至+70℃ 存儲溫度：-40 至+75℃ |
| 外形尺寸 |
D-70:高172mm×寬238mm×厚70mm 700M:高145mm×寬255mm×厚145mm |
| 重量 |
Masterscan D-70:1.7kg（含電池） Masterscan 700M:2.5kg（含電池） |
| 質保期 | 1年 |
| 校準標準 | EN12668-1:2010（詳細可根據用戶要求） |
| 標準 |
振動滿足514.5-5標準，手冊1附件C圖6 沖擊滿足516.5標準，手冊1，15g/6ms 燃爆環境-MIL-STD 810G 方法滿足511.5，手 |
| 主要技術指標 | 描述 | 標準項或可選項 |
| DAC | 通過多達20個參考點或從TCG曲線轉換來定義DAC曲線，并以數字形式顯示在屏幕上。DAC曲線滿足EN1714,ASME,JIS以及其他更多標準的要求，用戶也可以選擇自定義DAC曲線。DAC曲線的動態范圍根據參考曲線自動調節延伸到與參考增益相匹配。掃描增益和衰減可以單獨控制。振幅讀數可以以%FSH, % DAC或相對 dB形式顯示。 | 標準 |

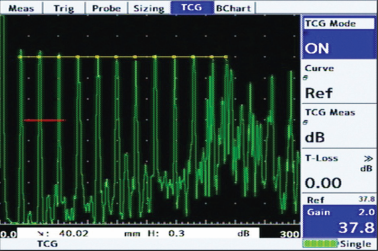

| TCG | 時間校正或“掃描”增益，由多達10個參考點或由DAC曲線轉換來定義。所有的點調至80%屏幕高度。 | 可選 |
| 回波衰減(BEA) | 0-40dB衰減應用于時基線后半部分，以提高近表面缺陷檢測能力，并補償多孔性材料的BWE損失。 | 可選 （儀器必須包含TCG） |

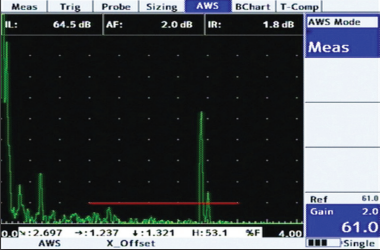

| AWS | 根據AWS D1.1標準，系統內置缺陷計算，顯示以及參數要求。 | 可選 |
| AVG/DGS | 根據用戶輸入探頭的參數，能夠計算出DAC偽曲線等價于超聲檢測的反射尺寸。 | 可選 |
| API | 顯示裂紋尺寸的方法與API 5UE標準一致。 | 可選 |
| 界面觸發(IFT) | 開啟界面觸發閘門控制，在一個特定范圍和振幅中推遲A掃描采集和顯示直到檢測到界面回波。用于消除水程界面波影響。 | 可選 |

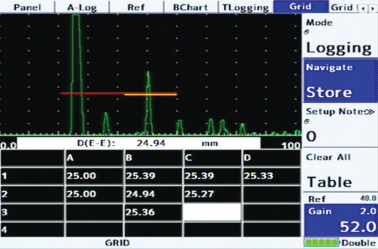

| 腐蝕檢測軟件（可選） | 能夠合成檢測視圖，用UTility軟件上傳到電腦。產品特點：包含2個空間厚度測量，存儲A掃描和B掃描測厚讀數，每個位置讀取多個數據，并標注創建每個窗格的位置。可選B掃描顯示測厚讀數的條形圖，根據閘門1讀取距離或時間。 | 可選 （包含B掃描功能） |

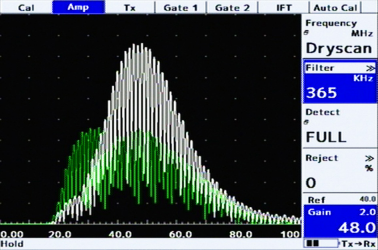

| Dryscan功能 | 調低每個前置放大器的頻率，采用干耦合技術，例如符合材料的膠接檢測和分層檢測。 | 可選 |
| 獨立的DAC&AVG/DGS | 在DAC或DGS/AVG曲線中，添加多達3個增益范圍(+12db, +24dB)，對大型型材和高衰減材料進行單程掃描。符合EN583-2:2001標準。 | 可選 |
