瑞典DVPOWER CAT126斷路器機械特性分析儀由愛儀器儀表網代理，本產品是可以是單機控制或通過PC控制，來評估斷路器狀態的數字化儀器。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

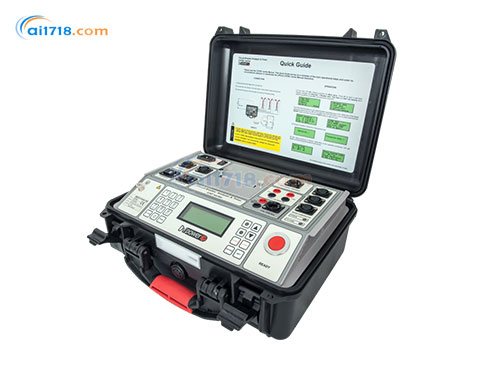

CAT126斷路器機械特性分析儀的簡介：
CAT *系列斷路器分析儀和計時器是獨立式或由 PC 控制的數字儀器，用于斷路器狀態評估。該系列能記錄高壓和中壓斷路器運動部件的分閘與合閘線圈電流圖以及位移情況。定時通道可記錄電弧觸頭、電阻觸頭和輔助觸頭的閉合與斷開情況，主觸頭通道還可測量預插入電阻（若斷路器中存在）的電阻值。此外，主觸頭定時通道能測量雙側接地（BSG）的空氣絕緣變電站（AIS）斷路器的主電弧觸頭操作時間。
運動測量

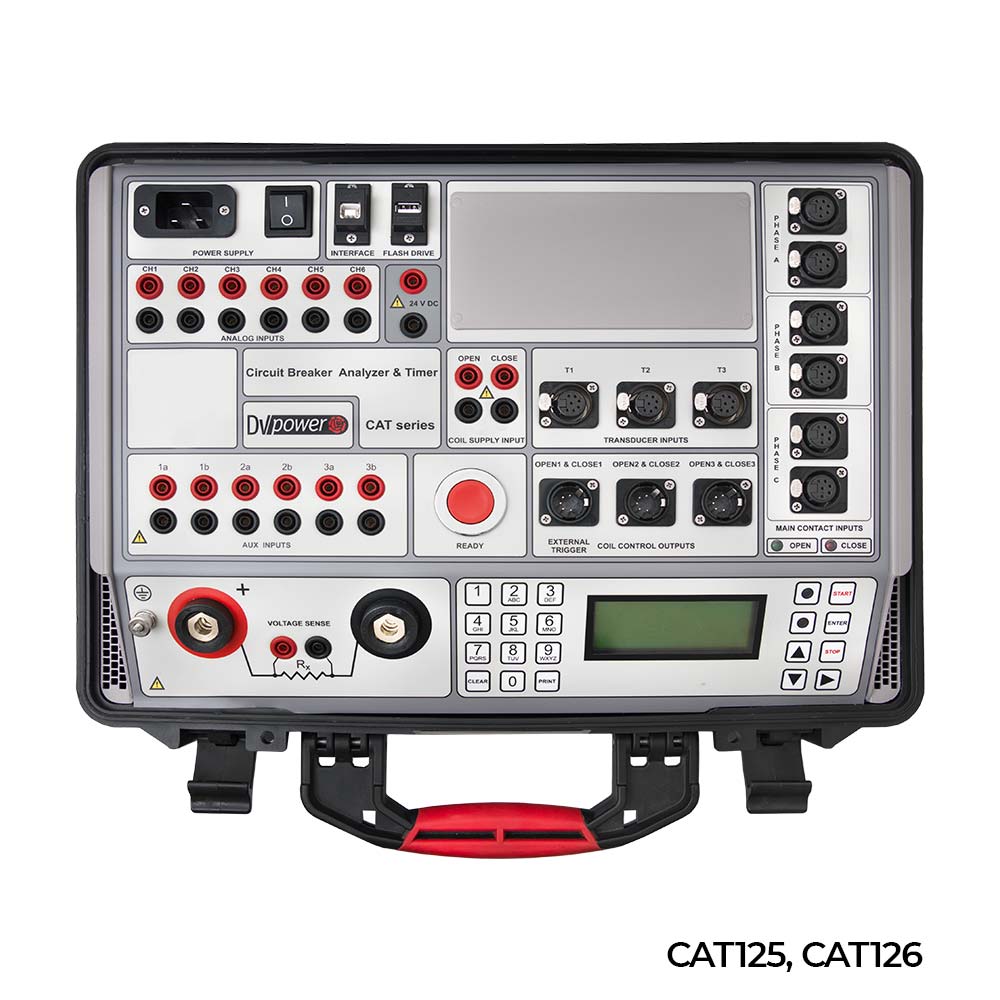

CAT126斷路器機械特性分析儀的特點：
電源輸入：90 - 264V AC；50Hz - 60Hz。
PC 通信接口：USB 接口，用于與 PC 進行數據傳輸和控制。
閃存驅動器：可將測試結果直接下載到 USB 存儲棒。
主觸頭輸入：用于主觸頭和預插入電阻觸頭的定時測量，以及預插入電阻的電阻測量。
模擬通道輸入：測量相關模擬信號的電壓。
電流鉗電壓輸出：為電流鉗提供 24V 電壓輸出。
線圈電源輸入：分別為分閘和合閘線圈控制提供電壓輸入。
運動傳感器輸入：測量斷路器運動部件的位移。
輔助輸入：用于干濕輔助觸頭的定時測量。
準備按鈕：使儀器準備好開始測試。
線圈控制輸出和外部觸發輸入：用于操作斷路器的分閘和合閘線圈，或實現外部觸發功能。
斷路器狀態指示燈：指示斷路器的合閘或分閘位置。
微型歐姆表：內置微型歐姆表（*大直流電流 500A），用于靜態和動態接觸電阻測量（CAT64A 和 CAT124A 型號無此功能）。
字母數字鍵盤：用于輸入斷路器數據、測試數據和控制功能。
LCD 顯示屏：20 字符 ×4 行，帶背光，在強光下也能清晰可見。

CAT126斷路器機械特性分析儀產品原理：

?斷路器狀態評估的重要組成部分，是通過*新的測試結果比較之前的測試中得到的結果
?測量值與制造商提供的規格做比較。獲得測試數據可以在后期作為序列測量的參考
?為了提供準確的比較，測試需要使用相同的測試參數來進行
?在測試結果的偏差和變化可能表明該斷路器狀態變差

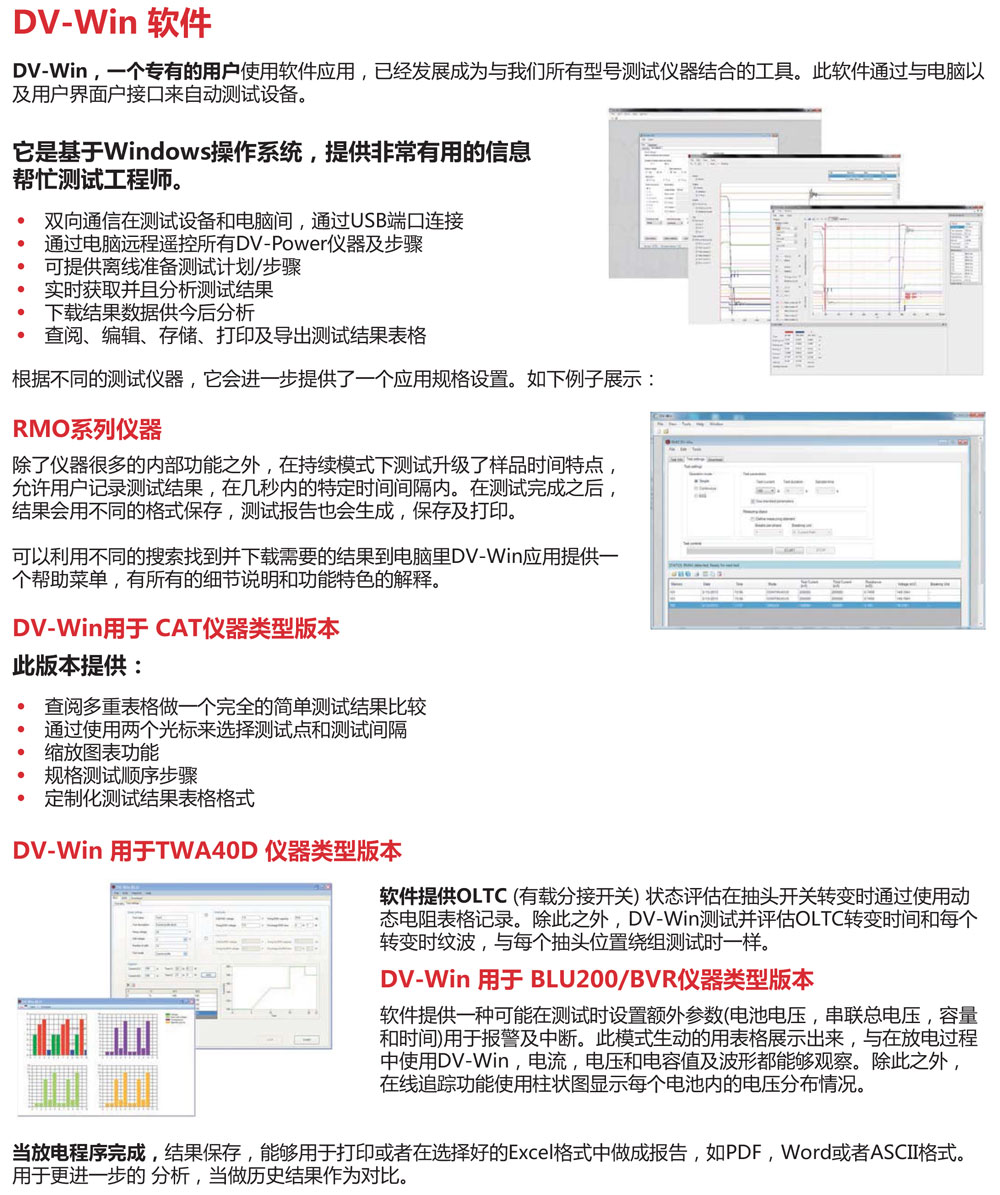

?此功能可以在DV-WIN實現測試計劃和圖形疊加功能
?斷路器檢修過程的*終結果，可通過DV-WIN軟件分析和創建定制報告

CAT126斷路器機械特性分析儀產品應用：

?CAT126可進行對所有斷路器的應用程序列表：
?高達12個主觸頭同步定時測量（每相4個）
?包括合閘電阻（如果在電路斷路器存在的話）和6輔助觸點
?合閘電阻測量（如果在斷路器存在的話）
?評估斷路器各極間的同步性
?同時對4線圈電流的分析（3打開和1閉合線圈）
?通過圖形顯示的電壓值評價的變電站電池狀態
?位移，觸頭接觸，超程，回彈，阻尼時間和斷路器運動部件的平均速度測量
?*次跳閘測試
?靜態接觸電阻測量（測試電流高達500A）
?動態電阻測量（測試電流高達500A）
?在落地罐式斷路器磁心去磁（CAT66D可配置）

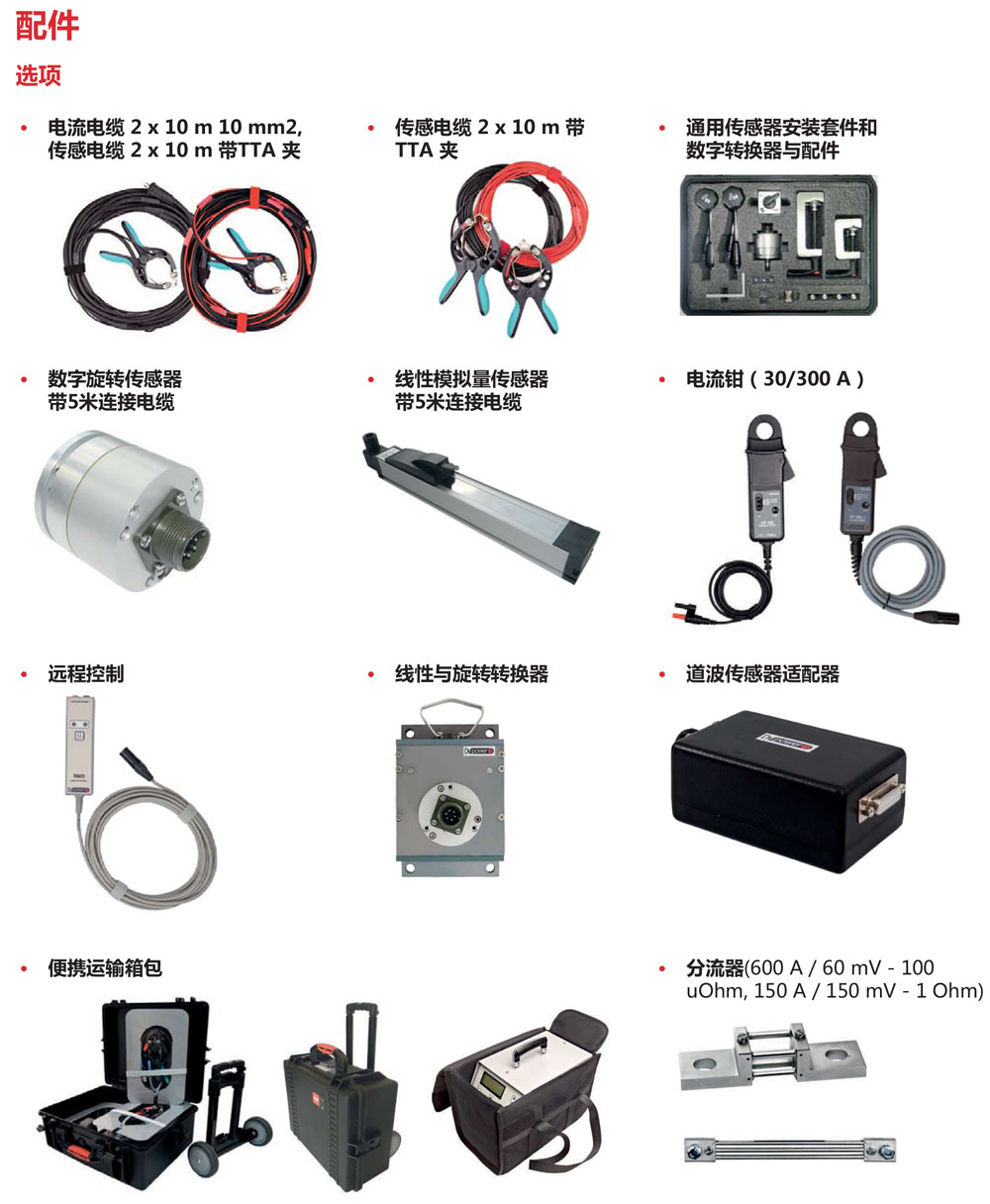

運動測量
高壓斷路器觸頭系統的運動測量對評估測試對象的狀態至關重要。三個運動傳感器通道可從 3 個線性或旋轉運動傳感器獲取數據，每個通道都可配置為連接模擬或數字傳感器。由于通用傳感器通道的設計，用戶可連接市場上多種運動傳感器。
通過測量可得到行程、超行程、回彈、接觸擦拭等性能值，這些值可與制造商的參考數據及之前的測量數據進行對比，以判斷斷路器是否存在潛在磨損。平均速度是根據運動曲線上的兩個點計算得出的，上點根據斷路器的閉合位置或觸頭分離點，按長度距離或時間來定義，下點則基于上點確定，可在其下方一定距離或之前一定時間處。*多可選擇 5 個區域來計算平均速度。
通常用戶只能在斷路器機械連桿的可及部分安裝傳感器，即便主觸頭運動是線性的，儀器也常常記錄旋轉運動。因此，所獲得的運動結果并不代表主觸頭的真實運動，只是對主觸頭運動部件位移的線性或非線性解釋。DV - CB 軟件提供的傳遞函數功能可讓用戶定義線性或非線性參數，從而獲取主觸頭運動部件的實際位移值。

線圈電流測量
IEC 62271 - 100 標準指出，記錄線圈電流波形很有必要，因為它能反映線圈的狀況（如柱塞摩擦力增大、絕緣燒毀、繞組短路等）、操作機構鎖扣的情況（如摩擦力增大）以及操作機構的狀態（如通過輔助觸頭的分閘時間判斷操作機構速度是否降低）。
當發出分閘或合閘指令時，線圈通電，電流上升產生磁場，對鐵芯柱塞施加力。當柱塞上的力超過保持力時，柱塞開始移動，其運動會在線圈中感應出電動勢，使電流降低。柱塞和鎖扣的組合質量繼續以較低速度移動，導致線圈電流進一步降低，直至柱塞撞擊緩沖器停止。如果柱塞移動和撞擊緩沖器時的電流值高于規定值，且撞擊緩沖器的時間長于規定時間，可能表明柱塞和鎖扣存在摩擦。柱塞靜止后，電流增加到飽和水平（直流電流，與線圈電阻成正比）。若該階段電流值偏離規定值，可能意味著線圈絕緣燒毀或繞組短路。與此同時，鎖扣解鎖操作機構，釋放儲存的能量以分閘主斷路器觸頭。通常，經過短暫延遲后輔助觸頭分閘，切斷分閘線圈的控制電壓，線圈斷電，電流迅速降為零。如果這一過程的時間長于規定時間，可能表明輔助觸頭故障或操作機構驅動力不足。

靜態電阻測量
內置微型歐姆表可產生高達 500A 的無紋波直流電流，并帶有自動調節的測試斜坡。電阻測量采用知名的開爾文四點法。通過閉合的斷路器觸頭產生直流電流，測量斷路器端子之間的電壓降，再根據歐姆定律 R = U / I 計算電阻。

產品規格

項目	詳情
主觸頭輸入	- 觸頭輸入數量：12 個（3×4），每相 4 個 - 每個通道檢測主觸頭和預插入電阻觸頭 - 閉合：≤10Ω - 電阻觸頭范圍：10Ω 至 5kΩ - 斷開：≥5kΩ - 開路電壓：20V DC - 短路電流：100mA - 每個通道測量預插入電阻
輔助輸入	- 通道數量：6 個，電氣隔離 - 用戶可選：干接點或濕接點 - 干接點檢測：開路電壓 20V DC±20% ，短路電流 25mA±20% ，閉合閾值 <600Ω±30%，斷開閾值> 600Ω±30% - 濕接點電壓檢測：工作電壓*高 300V DC，250V AC，斷開狀態閾值 <8V（不敏感于極性），閉合狀態閾值> 13V（不敏感于極性） - 具備過流和過壓保護
線圈驅動	- 通道數量：6 個（3 個分閘線圈和 3 個合閘線圈） - 6 個獨立的線圈觸發輸出 - 驅動特性：300V \(DC/AC_{max}\) ，35A \(DC/AC_{max}\) - 電子驅動提供*的定時控制 - 具備過流和過壓保護 - 分閘和合閘線圈電源輸入：300V \(DC/AC_{max}\) ，35A \(DC/AC_{max}\)
時間測量	- 時間測量分辨率： 1s 測試時長：0.025ms（采樣率 40kHz） 2s 測試時長：0.1ms（采樣率 10kHz） 20s 測試時長：1ms（采樣率 1kHz） 200s 測試時長：10ms（采樣率 100Hz） - 時間精度：讀數的 ±0.01% ± 0.1ms
斷路器操作	- 支持操作模式：合閘（C）、分閘（O）、合分閘（C - O）、分合閘（O - C）、分合分閘（O - C - O）、*分閘測試 - 用戶可選擇任意所需的測試序列
電流測量	- 測量分閘和合閘線圈電流，6 個通道，采用霍爾效應傳感器 - 測量范圍：±35A AC/DC 至 5kHz - 分辨率：25mA - 精度：± (0.5% 讀數 + 0.1% 滿量程) - 圖形顯示：電流波形顯示分辨率為 0.1ms
線圈電阻測量	- 可同時測量 3 個線圈（分閘或合閘時） - 測量范圍 / 分辨率：1Ω - 99.9Ω / 0.1Ω；100Ω – 999Ω / 1Ω - 典型精度：± (0.5% 讀數 + 0.5% 滿量程)
通用傳感器輸入	- 3 個數字行程傳感器通道，數字旋轉傳感器：2500ppr - 3 個模擬行程傳感器通道 - 模擬傳感器輸入測量分辨率：16 位 - 為線性傳感器提供內部電源：5V DC
時間測量觸發	- 外部觸發：2 個通道（Open 1 & Close 1），輸入電壓：10V – 300V AC/DC - 線圈電流：閾值水平用戶可選 - 輔助輸入 - 模擬輸入：閾值水平用戶可選
模擬輸入	- 6 個通道用于線圈電流測量 - 6 個電壓通道，每個通道有四種測量范圍：±1V、±5V、±60V 和 ±300V AC/DC - 典型精度： ± (0.1% 讀數 + 0.05% 滿量程)（高 10V AC/DC）； ± (0.5% 讀數 + 0.1% 滿量程)（高 300V AC/DC） - 模擬輸入與其他所有電路隔離
DC 輸出	為電流鉗提供 24V 電壓
靜態電阻測量	- 內置微型歐姆表，大電流 500A - 電流范圍：5A - 500A - 大負載電壓：6.2V - 電阻范圍：0μΩ - 999.9mΩ - 分辨率：0.1μΩ - 精度：± (0.1% 讀數 + 0.1% 滿量程)
動態電阻測量	- 電壓和電流測量通道 - DRM 采樣率：40kHz（0.025ms 時間分辨率） - 分辨率：16 位 - 適用于 DRM 測試的斷路器操作：分閘（O）、合閘（C）、O – C（自動重合閘）、C – O（合分操作）
內部存儲器	*多存儲 500 個測試記錄（包括數值和圖形結果）
尺寸和重量	- 尺寸（寬 x 高 x 深）：480mm x 197mm x 395mm（18.89 英寸 x 7.75 英寸 x 15.55 英寸） - 重量：因型號和內置功能而異，范圍從 10.7kg（23.5 磅）至 13.2kg（29.1 磅）
電源供應	- 連接標準：符合 IEC/EN60320 - 1、UL498、CSA 22.2 標準 - 電源：90V - 264V AC - 頻率：50/60Hz - 輸入功率（*大）：使用 200A 微型歐姆表時為 1500VA；使用 500A 微型歐姆表時為 3900VA（未使用微型歐姆表時為 100VA ）
適用標準	- 安裝 / 過電壓：類別 II - 污染等級：2 - 安全：符合 LVD 2014/35/EU（CE 認證）、EN 61010 - 1 標準 - 電磁兼容性：符合 Directive 2014/30/EU（CE 認證）、EN 61326 - 1:2006 標準、CAN/CSA - C22.2 No. 61010 - 1
環境條件	- 工作溫度：-10 oC - +55 oC / 14 oF - +131 oF - 存儲和運輸溫度：-40 oC - +70oC /-40 oF - +158 oF - 濕度：0% - 95% 相對濕度，無冷凝
保修	- 標準保修 3 年，在 DV Power 官方網站注冊可額外延長 1 年
