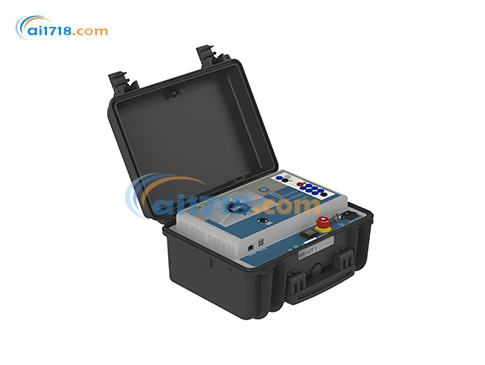

意大利isa ICT1 電流電壓互感器測試儀由愛儀器儀表網代理，iCT1 是一款全自動電流電壓互感器測試儀，專為測試電流互感器（CT）、電壓互感器（VT）及組合互感器而設計。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

ICT1 電流電壓互感器測試儀簡介：
iCT1 是一款全自動電流電壓互感器測試儀，專為測試電流互感器（CT）、電壓互感器（VT）及組合互感器而設計。
iCT1 配備 5 抽頭開關箱，可直接連接多達 5 個抽頭，因此只需一次設備連接，無需后續手動操作，大幅提升測試效率。
iCT1 可執行的主要測試包括勵磁測試、準確度測試、變比及相位誤差測試、電阻測試和負載測試，所有測試均以全自動模式進行，無需用戶干預。所有測試均通過生成電流和電壓來完成。
所有功能均通過 7 英寸彩色液晶觸摸屏界面進行控制，該界面專為戶外環境設計。
測試結果可存儲在本地內存或 USB 閃存盤中，也可通過以太網（有線或無線）連接將測試結果與設置參數一同傳輸至電腦。

ICT1 電流電壓互感器測試儀特點：
設計用于測試電流互感器、電壓互感器及組合互感器
省時測試：僅需一次連接設置，即可完成所有測試
可執行的主要測試：變比及相位誤差測試、勵磁測試、電阻測試、準確度測試、負載測試
集成 5 抽頭開關箱，可呈現電流互感器（CT）的工作特性
可測試飽和電壓高達 2kV 的電流互感器；采用直流間接法時，可測試飽和電壓高達 30kV 的電流互感器
內置消磁器
CT 探索功能：可識別電流互感器的銘牌數據
結構緊湊、重量輕
專利技術
無線網絡（WI-FI）
5 抽頭集成開關箱
7 英寸觸摸屏顯示器
以太網及 USB 接口
帶提手的耐用箱體
電流互感器 / 電壓互感器（CT/VT）測試儀
3

產品說明
iCT1 是一款全自動電流電壓互感器測試儀，專為測試電流互感器（CT）、電壓互感器（VT）及組合互感器而設計。
iCT1 配備 5 抽頭開關箱，可直接連接多達 5 個抽頭，因此只需一次設備連接，無需后續手動操作，大幅提升測試效率。
iCT1 可執行的主要測試包括勵磁測試、準確度測試、變比及相位誤差測試、電阻測試和負載測試，所有測試均以全自動模式進行，無需用戶干預。所有測試均通過生成電流和電壓來完成。
所有功能均通過 7 英寸彩色液晶觸摸屏界面進行控制，該界面專為戶外環境設計。
測試結果可存儲在本地內存或 USB 閃存盤中，也可通過以太網（有線或無線）連接將測試結果與設置參數一同傳輸至電腦。
應用場景
工廠場景
iCT1 可依據國際標準執行測試
可測試準確度等級高達 0.1 級的高精度電流互感器
省時的測試流程，可加快生產進度
調試場景
單臺設備即可完成電流互感器、電壓互感器及組合互感器的測試
可測試飽和電壓極高（高達 30kV）的電流互感器
便于攜帶
組合互感器 —— 集電流、電壓及組合互感器測試于一體的解決方案電壓互感器電流互感器BERiCT1
電流互感器測試
變比及極性（電壓模式）
二次側負載
勵磁曲線
直流法勵磁曲線
繞組 / 負載電阻
準確度限值系數（ALF）/ 儀表保安系數（ISF）
交流泄漏電流
準確度測試
CT 探索功能
消磁器

電流互感器測試詳情
變比及極性（電壓模式）
通過向電流互感器二次側施加高壓交流電，并測量電流互感器一次側電壓，實現變比測量。

二次側負載
通過向電流互感器負載施加低壓交流電，并測量電壓降，實現負載測量。

勵磁曲線（拐點電壓）
勵磁曲線測試采用兩種不同方法：
標準法：將高壓交流電壓輸出端連接至電流互感器二次側，調節電壓，同時測量輸出電壓和電流。
直流法：將低壓直流電壓發生器連接至電流互感器二次側，調節電壓，同時測量輸出電壓和電流。
直流電壓可使電流互感器鐵芯飽和，隨后在額定頻率下計算拐點電壓。

繞組電阻
將低壓直流電流源連接至繞組或負載，通過測量測試電流和電壓降，實現電阻測量。

準確度限值系數（ALF）/ 儀表保安系數（ISF）
該測試旨在利用繞組電阻測試結果和二次側負載測試結果計算 ALF/ISF 值。其中，ALF 即準確度限值系數，ISF 即儀表保安系數。

泄漏電流
將高壓交流電壓源連接在電流互感器一次側和二次側繞組之間，測量泄漏電流，完成該測試。

準確度
準確度測試會依據標準自動驗證電流互感器的特性（變比誤差和相位誤差），通常在額定電流的 120%、*、20%、5% 和 1% 的工況下進行測試。

消磁器
該功能通過向繞組施加極性交替的直流電流，消除此前繞組電阻測量過程中殘留在鐵芯中的剩磁。

CT 探索功能
有時電流互感器的銘牌難以辨認或缺失，此時測試應采用哪些額定參數呢？iCT1 具備 CT 探索功能：基于測試結果，通過數據評估，可識別出電流互感器*重要的銘牌數據。
電流互感器 / 電壓互感器（CT/VT）測試儀
5
38 電壓互感器測試

電壓互感器測試詳情
變比
向電壓互感器一次側施加高壓，測量電壓互感器二次側電壓，實現變比測量。

電子變比
向電壓互感器一次側施加高壓，測量電壓互感器二次側低電平電壓，實現電子變比測量。

負載
向電壓互感器負載施加低壓交流電，測量相應電流，實現負載測量。

空載電流
泄漏電流

將高壓交流電壓源連接在電壓互感器一次側和二次側繞組之間，測量泄漏電流，完成該測試。

測試計劃編輯器
測試計劃編輯器是一款創新的*軟件模塊，可讓操作人員自定義測試序列。操作人員設定所需的測試順序并配置每個測試的參數后，編輯器會生成自動執行的測試序列。該功能適用于電流互感器和電壓互感器的測試。

直流法測試
部分互感器的飽和電壓可能超過 2kV，某些情況下甚至可達 30kV。
因此，iCT1 采用一種名為 “直流法測試” 的低壓測試方法。
該方法使 iCT1 具備以下優勢：
對用戶安全（僅使用 150V 直流電壓）
設備重量更輕
測試速度更快
該解決方案通過建立模型，可確定互感器在不同頻率和不同負載下的工作特性。

標準連接電纜
1 根主供電電纜，長度 2 米
1 根接地電纜，長度 6 米、截面積 6 平方毫米，一端帶有終端接頭，另一端帶有接地夾（可選配 2 根）
1 根以太網接口電纜
1 個 USB 閃存盤
2 個用于電流互感器一次側連接的夾子，尾部開口寬度 60 毫米，頭部開口寬度 80 毫米
2 個用于電流互感器二次側連接的夾子，帶有兩個接口：一個用于連接電流或電壓，另一個用于連接測量線路，尾部開口寬度 60 毫米，頭部開口寬度 80 毫米
6 個用于二次側測量連接的鱷魚夾（2 個紅色，3 個黑色）
1 套轉接器（共 10 個），用于從香蕉接口轉換為終端接頭，顏色各不相同
2 根用于一次側測量的連接電纜，長度 13 米（可選配 18 米長）
6 根用于二次側測量的連接電纜，長度 6 米（可選配 10 米長）
2 根用于二次側發電的電壓連接電纜，長度 6 米（可選配 10 米長）

訂購信息

產品代碼	模塊
10183	iCT1 *測試儀（含軟件許可證）
16183	標準電纜測試套件（6 米 + 13 米）
18183	長電纜測試套件（10 米 + 18 米，適用于超高壓電流互感器）
19183	實驗室電纜套件（2 米 + 3 米）
15183	運輸箱

意大利isa ICT1 電流電壓互感器測試儀特點：

繞組電阻測試（補充）

電源	分辨率	典型準確度	保證準確度
*大 6A 低壓直流電流	0.1mΩ	<0.05%	0.1%、1mΩ

輸出特性
主發生器
主發生器有 5 路輸出：

高壓交流電

低壓交流電

低壓直流電

低壓交流電（另一路）

用于直流法勵磁曲線測試的低壓電

高壓交流電

*大電壓：2000V

*大電流：1A

低壓交流電（*路）

*大電流：6A 交流

*大電壓：100V 交流

*大功率：200VA

低壓直流電

*大電流：6A 直流

*大電壓：30V 直流

*大功率：180W

低壓交流電（第二路）

*大輸出電壓：180V 交流

*大輸出電流：3.5A 交流

*大功率：

電源電壓 230V 時：400VA（功率值對應功率因數 cosφ<0.225 的工況）

電源電壓 110V 時：350VA（功率值對應功率因數 cosφ<0.175 的工況）

用于直流法勵磁曲線測試的低壓電

*大輸出電壓：200V 直流

*大輸出電流：2A 有效值，15A 峰值

輸出頻率

頻率范圍：15Hz-400Hz

頻率分辨率：10mHz

頻率準確度：<100ppm（輸出電壓> 200V 時）

主輸出其他特性

過零控制：輸出的啟動和停止均在過零點進行

過電流：觸發報*提示

熱保護：適用于電源、功率放大器、功率變壓器，觸發時會向操作人員發出提示信息

輸入 / 輸出測量

輸入	量程	分辨率	典型誤差 [<% 讀數][<% 量程]		保證誤差 [±% 讀數][±% 量程]
交流電流	10A	1mA	<0.025%	<0.025%	±0.05%	±0.1%
	1A	0.1mA	<0.025%	<0.025%	±0.10%	±0.05%
	0.1A	0.01mA	<0.025%	<0.025%	±0.15%	±0.05%
直流電流	15A	1mA	<0.025%	<0.025%	±0.05%	±0.05%
	0.15A	0.01mA
一次側交流電壓	300V、30V、3V、300mV	15mV、1.5mV、0.15mV、0.015mV	<0.02%	<0.02%	±0.05%	±0.05%
二次側交流電壓	2100V、200V、20V、2V	100mV、10mV、1mV、100μV	<0.02%	<0.02%	±0.05%	±0.05%
直流電壓	200V	10mV	<0.025%	<0.025%	<0.05%	<0.05%
	20V	1mV	<0.025%	<0.025%	<0.05%	<0.05%
	2V	100μV	<0.025%	<0.025%	<0.05%	<0.05%
	200mV	10μV	<0.025%	<0.025%	<0.05%	<0.05%
	20mV	1μV	<0.05%	<0.05%	<0.01%	<0.01%

測量類型

繞組電阻測試

交流輸出真有效值測量、直流輸出直流分量測量

測量溫度系數

讀數的 ±0.05%/°C

量程的 ±0.02%/°C

相位角

測量范圍	分辨率	準確度（功率因數 cosφ 0.8-1）
0°-360.0°	0.01°（<1 分）	<4 分（*大值），適用于測量值超過量程 10% 的情況

變比測試
電流互感器變比測量準確度

變比范圍	典型準確度	保證準確度
0.8-2000	±0.02%	±0.05%
2000-5000	±0.03%	±0.10%
5000-20000	±0.05%	±0.20%

電壓互感器變比測量準確度

變比范圍	典型準確度	保證準確度
1-400	±0.03%	±0.2%
400-1000	±0.05%	±0.3%
1000-2500	±0.05%	±0.5%

其他特性
存儲
*多可存儲 64 個測試計劃

可存儲 1000 多個測試結果

接口
用于連接電腦的以太網或無線網絡（WI-FI）接口，以太網端口還可用于遠程服務和維護
用于連接 USB 閃存盤的 USB 接口：可用于下載測試設置和測試結果

主電源
電壓：100-230V，允許偏差 ±15%；頻率：48-62Hz
功耗：正常使用時低于 1kW

尺寸及重量
尺寸：410（高）×340（寬）×205（深）毫米
重量：16 千克

附件
用戶手冊
5 個備用保險絲，型號 T8A
連接電纜，配備帶提手的箱體

6 iCT1
