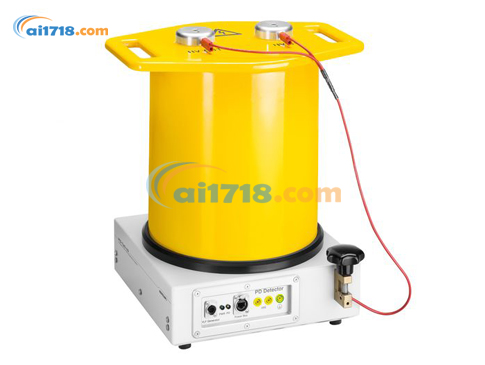

奧地利BAUR　PD-TaD 62便攜局部放電診斷系統

型號：PD-TaD 62便攜局部放電診斷系統

品牌：奧地利BAUR

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

奧地利BAUR

BAUR是世界市場上測試和測量技術的領導者。BAUR高檔次的產品，現場的指導咨詢，密集的培訓計劃，全面的服務，保證了電氣絕緣材料和電力供應系統在更佳狀態下進行監測。所以，BUAR生產的高效電源遍布世界各地。...[查看更多]

瀏覽過此產品的用戶最終購買了

PD-TaD 62便攜局部放電診斷系統由愛儀器儀表網代理，本產品憑借局部放電測量和介質損耗因數測量，一臺結構緊湊的便攜式儀器結合了兩種高效、成熟的中壓電纜和電纜配件老化狀態判斷方法?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

PD-TaD 62簡介：
?便攜局部放電診斷系統 PD-TaD 62 可結合 BAUR VLF 電源進行：
1)局部放電測量和定位
2)帶有并行局部放電測量的 VLF 電纜測試
3)同步局部放電和介損測量
4)完全監測式耐壓試驗

?憑借局部放電測量和介質損耗因數測量，一臺結構緊湊的便攜式儀器結合了兩種高效、成熟的中壓電纜和電纜配件老化狀態判斷方法。
?其結果是 360°電纜分析一步到位：通過局部放電測量盡早發現并局部化缺陷位置，輔以損耗因數值對介電老化情況進行評估同時進行局部放電和介損測量的功能在極大節省時間的同時，還提高了檢查整個電纜網絡的效率。
?通過對 tan δ 值和局部放電活動的同時監控還能發現隱藏的故障部位（例如潮濕的接頭)。
?輕便、牢固且便攜：PD-TaD 是現場移動式測試的理想儀器。
?該儀器和配件可安放在結實的運輸箱內，便于運輸。

PD-TaD 62特點：
?全面的 360° 電纜分析 - 通過并行的局部放電和介損測量實現*
?省時、保護電纜的狀態評估
?輕便緊湊，適用于現場移動應用

技術數據

局部放電定位

參數	數值
理論測量范圍	10 – 12,800 m（v/2 = 80 m/μs 時）
傳播速度	50 – 120 m/μs
采樣率	100 MSamples/s (10 ns)
局部放電測量范圍	1 pC – 100 nC
*度	約電纜長度的 1 %
分辨率	0.1 pC / 0.1 m

介質損耗測量

參數	數值
自動檢測和補償泄漏電流	內置
測量控制	通過 BAUR 軟件 4

電源箱

參數	數值
輸入電壓	90 – 264 V,47 – 63 Hz
功率消耗	*大 3,500 VA
*大電流	16 A
PD-TaD 接口	以太網 (PoE)
尺寸 (寬 x 高 x 深)	160 x 120 x 240 mm
重量	約 1.7 kg

校準器 CAL1B/CAL1E

型號	電荷 (脈沖)	電源
CAL1B	0.1 / 0.2 / 0.5 / 1 / 2 / 5 / 10 nC	9 V 方電池，DIN/IEC 6F22
CAL1E	0.5 / 1 / 2 / 5 / 10 / 20 / 50 nC	9 V 方電池，DIN/IEC 6F22

一般信息（PD-TaD 62 HV 高壓耦合器）

參數	數值
輸入電壓	44 kV rms / 62 kV peak
耦合電容器的電容	10 nF
電源和數據傳輸	通過電源箱 (以太網供電)
信號放大	0 – 75 dB
環境溫度 (運行)	-10 至 +50 °C
儲藏溫度	-20 至 +60 °C（非冷凝）
運輸箱 1 尺寸	800 x 581 x 482 mm
運輸箱 2 (配件) 尺寸	627 x 497 x 303 mm
重量（含高頻濾波器）	運輸箱 1 約 38 kg，運輸箱 2 約 22.5 kg
防護等級	IP54
安全和電磁兼容性 (EMC)	符合 CE 標準，符合低電壓指令 (2014/35/EC)、電磁兼容性指令 (2014/30/EC)、環境影響 EN 60068-2 及后續版本
