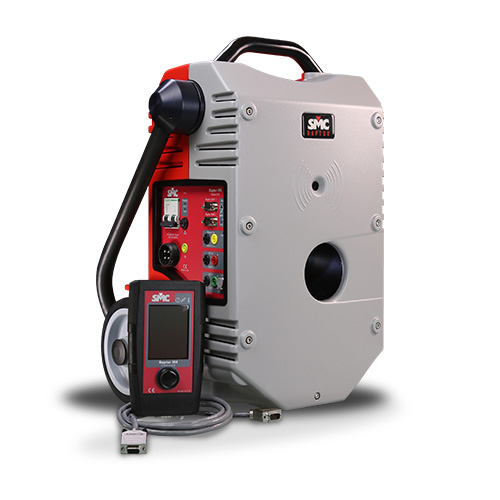

北京康高特儀器設備導讀：RAPTOR是一臺全智能化的通流試驗大電流發生器，可以同時完成多 種電氣設備的通流試驗。全球比較輕便的通流試驗大電流發生器，主機重量僅35kg，可以產生*大15kA交流電流。

應用

一次通流測試

調試及大修后的一次通流測試。基本的測試涉及整個電路: 電流互感器初級和次級繞組，繼電器，跳閘和報*電路，斷路器和所有接線檢查。

繼保測試

使用 Raptor，可以模擬主要故障以檢查保護繼電器正確操作; 跳閘時間由系統測量 和記錄，Ims解決。 自動電流調節、預設電流注入、注入時間控制、測試結果存儲 ，為用戶提供*用于保護繼電器的先進初級測試工具。


CT、VT測試

Raptor 系統具有許多*功能，例如強大的測量輸入允許對 CT 進行全檢查 。通過幾秒鐘測試以下獲得的結果

匝數比，初級和次級之間的相位(極性) CT 和負載(負載的阻抗、功率和功率因數)，測試完成后自動退磁。

開關柜測試

低壓開關設備和控制設備組件還需要由組件制造商和用戶進行大電流測試以符合相關產品標準。

Raptor 還適用于測試組件必須承受的額定短時電流，以及 MCB/ MCCB/ ACB 脫扣時間性能，包括熱脫扣和短路脫扣.

熱運行

由于 Raptor 基于放大器的大電流生成，它非常適合執行熱運行、在整個長期測試中保持電流注入穩定以及測量相應的時間。

極性測試

極性測試儀是一種輕便的手持式附件，用于以快速簡單的方式驗證接線是否正確，如Raptor將特殊的極化信號注入任何變壓器(CT、VT、PT等)的初級側。這對于檢查遠程連接或難以訪問的極性特別有用。

大地網測試

通過注入大電流并使用低電平電壓表進行測量，可以檢測到接地網中是否存在任何不良或腐蝕接觸
